Развёртка упаковки

Развёртка показывает плоскую заготовку упаковки: её контур, сгибы, клапаны и зоны склейки. По ней размещают оформление и изготавливают оснастку.

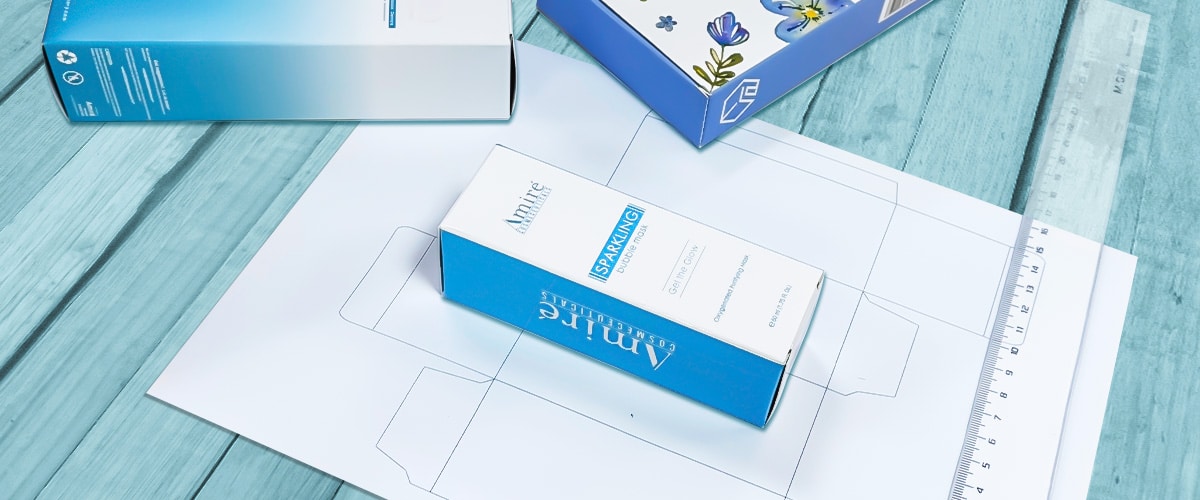

Дилайны

Что входит в развёртку

Это технический чертёж в масштабе 1:1. Он связывает размеры готовой коробки с формой заготовки и учитывает толщину материала. Дизайн накладывают на согласованную конструкцию, не меняя её размеры произвольно.

Линии и обозначения

Условные обозначения должны быть понятны дизайнеру и производству. Для конкретного файла согласуют легенду: один только цвет или тип штриха не является универсальным стандартом.

  • Линия реза обозначает контур высечки.
  • Биговку, перфорацию и другие операции обозначают раздельно: пунктир не должен одновременно означать несколько разных действий.
  • Зоны склейки показывают отдельно и учитывают ограничения по печати и покрытиям.
  • Линии вылетов и безопасных отступов помогают разместить фон и важные элементы относительно контура реза.

Перед макетированием проверьте легенду, единицы измерения и масштаб файла. Не удаляйте технические обозначения без согласования.

Шаблоны развёрток

Готовый шаблон можно использовать как основу, если совпадают конструкция, размеры и материал. Изменение толщины картона или способа сборки может потребовать перерасчёта.

Как подготовить файл развёртки

Если разрабатываете конструкцию самостоятельно, проверьте следующие параметры:

  1. Используйте векторный редактор и сохраняйте масштаб 1:1.
  2. Проверьте размеры, толщину материала и припуски на сборку.
  3. Соберите физический образец и проверьте посадку товара, работу замков и порядок сборки.
  4. Передайте PDF и согласованный редактируемый исходник, если он нужен для подготовки оснастки.
  5. Добавьте понятную легенду реза, биговки, перфорации и клеевых зон.

До печати согласуйте конструкцию с производством. Проверка развёртки дешевле переделки отпечатанного тиража.
