Для SMT-линий и сборки электроники: точное нанесение паяльной пасты на печатные платы до 400 × 350 мм с выравниванием по камере.
Сверяем материалы, формат и загрузку до покупки.
Фиксируем комплектацию и сроки в договоре.
Пусконаладка и обучение операторов на месте.
Расходники, запчасти и поддержка после старта.

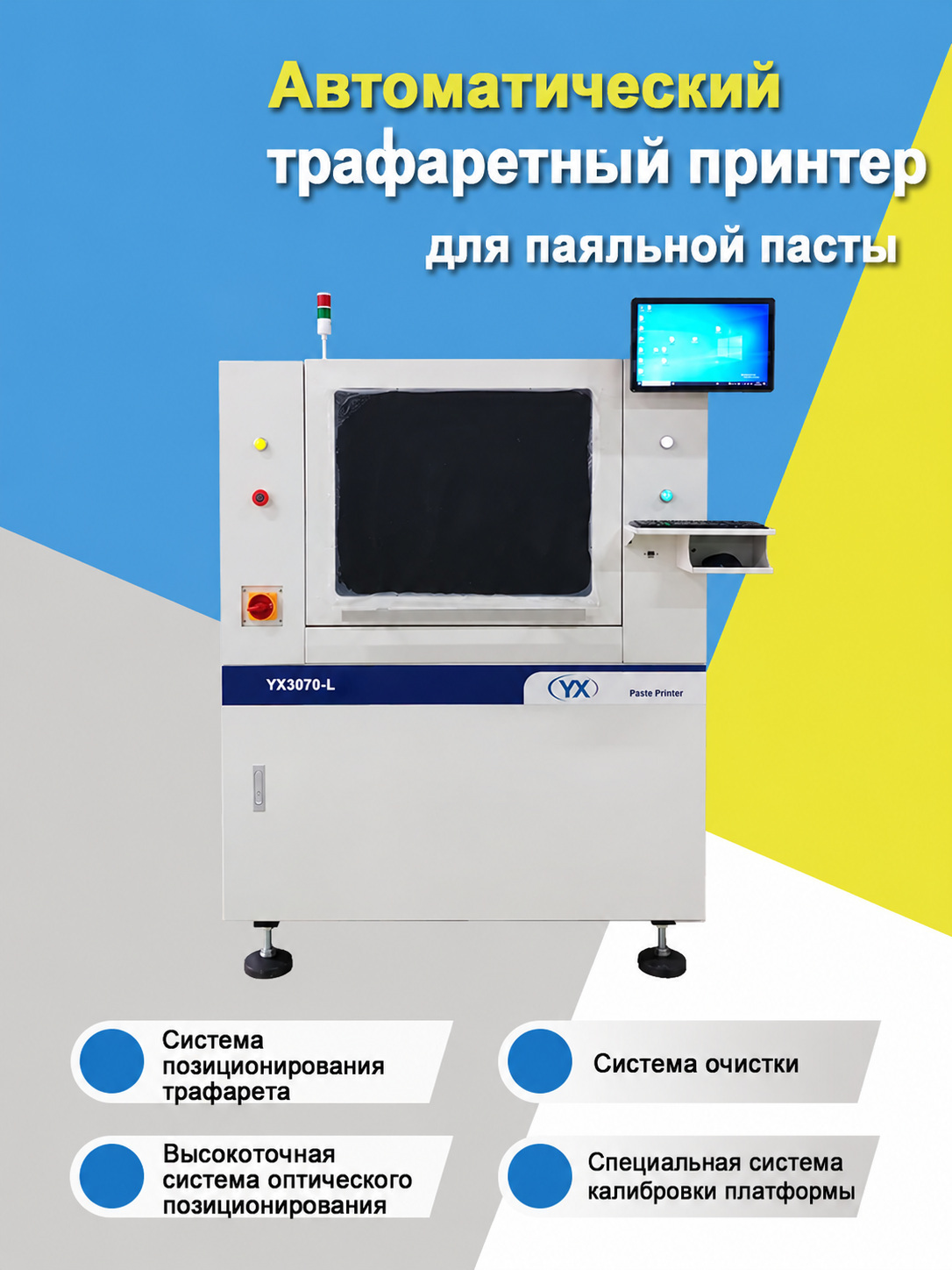

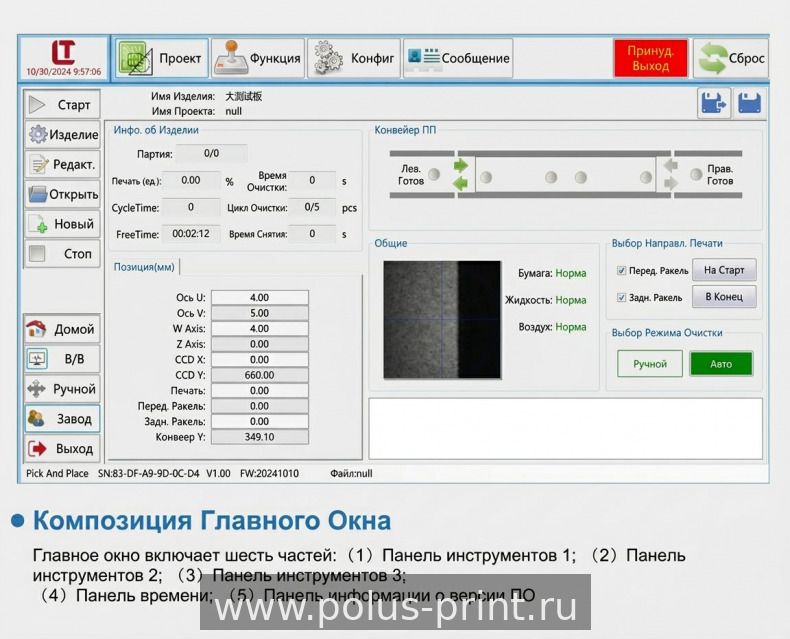

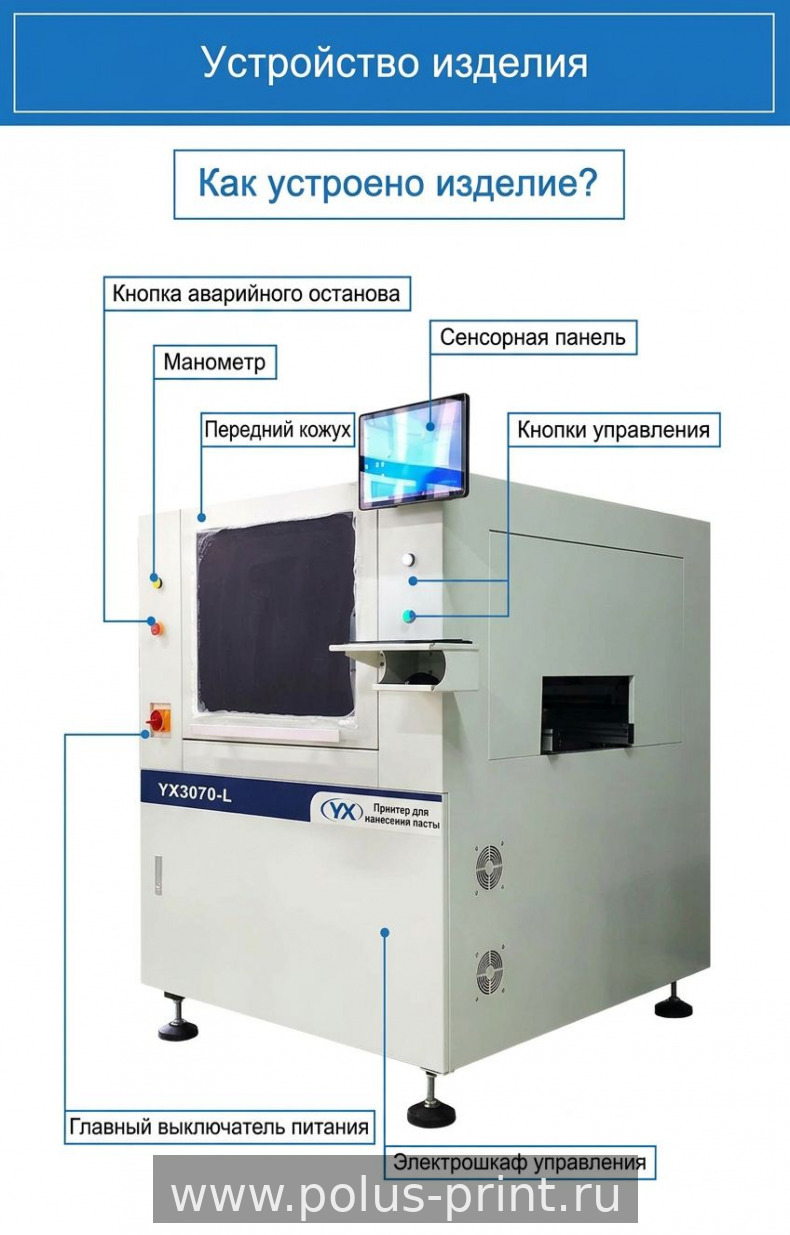

YX3070-L — автоматический трафаретный принтер для нанесения паяльной пасты на печатные платы в SMT-производстве. Система технического зрения совмещает плату с трафаретом, сервоприводы и управление с ПК обеспечивают точность печати ±0,03 мм. Работает с одно- и двусторонними платами.
Камеры верхнего и нижнего обзора совмещают плату с трафаретом, а сервоприводы держат точность печати ±0,03 мм. Машина справляется с контактными площадками с шагом 0,3 мм, что важно для современных мелких компонентов.
Давление, скорость и ход ракеля задаются программно и выдерживаются одинаково на всей партии. Нижняя сторона трафарета очищается автоматически — сухим, влажным или вакуумным способом с выбираемым интервалом.

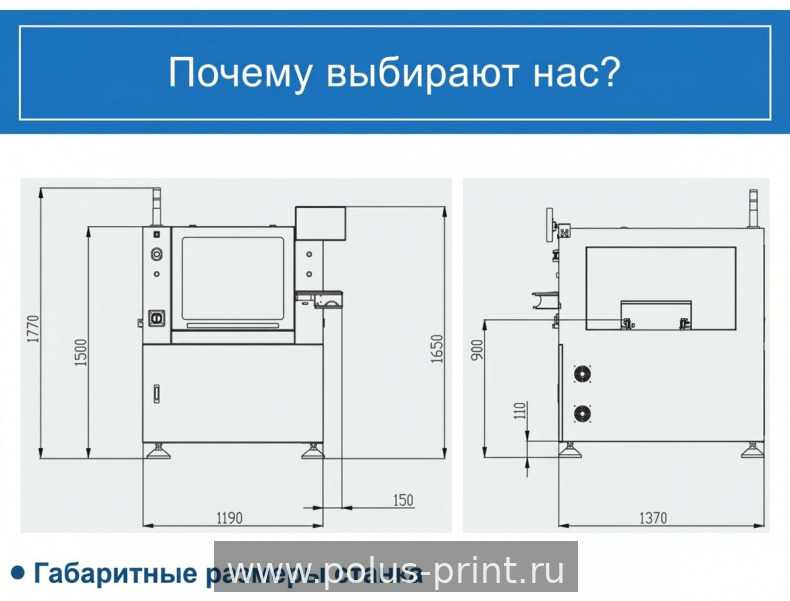

Транспортёр на высоте 900 мм с выбором направления подачи позволяет поставить принтер перед установщиком компонентов и печью оплавления. Переход на другое изделие занимает меньше 5 минут.
Одно- и двусторонние платы размером от 50 × 50 до 400 × 350 мм и толщиной 0,4–9 мм.
Паспортная точность печати — ±0,03 мм, повторяемость позиционирования — ±0,02 мм. Этого хватает для площадок с шагом 0,3 мм.
Однофазная сеть 220 В мощностью 3 кВт и сжатый воздух 4,5–6 кг/см².
Пришлите размеры плат и объёмы выпуска. Подготовим предложение по YX3070-L с доставкой, запуском и обучением.
